Tabelas
de
Decisão
Qual senha usar e quando usar no Banco ABC
momento:
-- M1 = 1: momento 1, informa conta
-- M1 = 0: momento 2, confirmar transação de movimentação de conta
Para o usuário de software: É uma maneira de expressar, em forma de tabela, qual o conjunto de condições que é necessário ocorrer para que um determinado conjunto de ações deva ser executado.
O ponto principal de uma tabela de decisão é a regra de decisão, que define o conjunto de ações a ser tomado, a partir de um conjunto de condições.
Para o desenvolvedor de software: É uma linguagem para representar a solução de um problema de lógica , na forma tabular, com objetivo de avaliar uma regra (combinação de condições) e
determinar que ações executar, garantindo que não haja redundancias (ações iguais para regras iguais) nem contradições (ações diferentes para regras iguais).
Contexto ou Dominio a que pertence:
Requisitos de um sistema de informação.

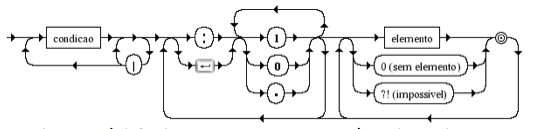

Elementos de uma tabela:
Semântica
Qual senha usar e quando usar no Banco ABC
M1 informa conta | cx(humano) do banco? | | |
|
| 1 1 |
|
| 1 0 |
|
| 0 0 |
|
| 0 1 |
|
momento:
-- M1 = 1: momento 1, informa conta
-- M1 = 0: momento 2, confirmar transação de movimentação de conta
Para o usuário de software: É uma maneira de expressar, em forma de tabela, qual o conjunto de condições que é necessário ocorrer para que um determinado conjunto de ações deva ser executado.
O ponto principal de uma tabela de decisão é a regra de decisão, que define o conjunto de ações a ser tomado, a partir de um conjunto de condições.
Para o desenvolvedor de software: É uma linguagem para representar a solução de um problema de lógica , na forma tabular, com objetivo de avaliar uma regra (combinação de condições) e
determinar que ações executar, garantindo que não haja redundancias (ações iguais para regras iguais) nem contradições (ações diferentes para regras iguais).
Contexto ou Dominio a que pertence:
Requisitos de um sistema de informação.
Elementos de uma tabela:
- Uma condição pode ser: pergunta, expressão lógica, expressão aritmética.
- Uma regra é uma
sequência de símbolos, cada um relacionado
a uma
condição.
O símbolo pode ser: {1, 0} para indicar o resultado da avaliação. É usado o símbolo "." para indicar que a condição é irrelevante. - As regras indicam que elemento deve ser escolhido a partir do resultado das avaliação das condições.
- Incompleteza: Nem tôdas as condições estão sendo cobertas
- Contradição: Duas regras com a mesmas condições levando a diferentes condições
- Redundancia: Duas regras com as mesmas condições levando a mesma ação
- Ambiguidade: Uma tabela reduzida com erros de contradição e/ou redundancia
Semântica
| Símbolo utilizado nas regras |
Tipos de condições e respostas possíveis | ||
| resposta a pergunta |
expressão lógica | expressão aritmética | |
| 1 | sim | Verdadeiro | diferente de 0 (zero) |
| 0 | não | Falso | igual a 0 (zero) |
| . | Condição é irrelevante | ||
