nome`Componente de segurança para equipamento fisioterapico TENS `

` `

titulo`WCompSegEqpFisioTENS`

` `

descritor`Componente segurança equipamento fisioterapico Tense`

` `

lead`Proteção contra procedimento indevido na hora de ligar o equipamento de estimulação nervosa elétrica transcutanea (TENS) e alteração subta da fonte de energia de entrada. `

` `

link`contexto
equipamento
choque eletrico
maquina de estado `

` `

origem`WCompSegEqpFisioTENS.xml`

` `

referencia`referencia `

` `

topico` `

titulo`Efeitos da eletricidade no corpo humano `

` `

desc`

Sensibilidade a corrente no ser humano a partir de : CA-1 ma CC-5ma
Limites:
Ser humano não consegue largar do circuito: Homens- 9 a 23 mA Mulheres- 6 a 14 mA
Resistencia do corpo humano: 1300 a 3000 ohms como V= RI então V=1300(ohm) x 6(mA)= 7800m V=7,8 Volt

Classificação tensão (americano):

Baixa tensão	0V	>1000
Media Tensão	>1000 V	<72500 V
Alta Tensão	>72500 V	<242000 V
Extra alta Tensão	>242000 V	<800000 V

Limites na Frequencia (Hz)
Quanto maior a frequencia no circuito maior o Limiar de sensação

Frquencia (Hz)	50-60	500	1000	5.000	10.000	100.000
Limiar de sensação(mA)	1	1,5	2	7	14	150

Limites de fonte de tensão 110V - 200mA 220V - 100ma

` `

topico` `

titulo`Equipamento`

` `

desc`

ver equipamento * escolhido aleatoriamente e sem criterio

Estimulação Elétrica Nervosa Transcutânea é o método de estimulação dos nervosos periféricos através de eletrodos acoplados à pele com fins terapêuticos. É uma corrente analgésica, ela atua nos sistemas modulares da dor, aumentando sua tolerância à dor causando uma analgesia

Saida max - 70 mA de pico de cargade 1kohms (T=100microSeg / Freq=100Hz)
Duração pulso- 40microSeg a 250microSeg
Freq estimulante - 4 Hz a 200Hz

` `

topico` `

titulo`Proteção para o uso indevido na hora de ligar o equipamento `

` `

desc` O equipamento deve ter componente de segurança que não permita que o paciente não leve choque:
Chaves envovidas: Chave - liga e desliga o equipamento ChaveIntensidade- Aumenta ou diminui a saida- 0 a 70mA
Frequencia

` `

topico` `

titulo`Procedimento `

` `

desc` Componente: Procedimento para evitar que paciente leve choque

Inicio:

Preparar equipamento <--1
Preparae paciente <--1

Em preparo:

ChaveLigar <--0
Chave intensidade <-- 0
Paciente <-- Eletrodos
LigarTomada <--1

Equipamento em espera:

Caso Chave <--0 e ControleIntensidade =0 e paciente com eletrodos de boa qualidade
ou ( Chave<--0 e ControleIntensidade =0 )
- Permanece em Equipamento em espera
- Mostra motivo de espera

Caso Chave=1 e ControleIntensidade = 0

Equipamento ligado:

Caso ControleIntensidade<--1
- vá para Equipamento ligado

Equipamento em operação:

Caso ChaveLigar <-- 1 ou ControleIntensidade <--1
- vá para Equipamento em espera

Caso aparelhos de ondas curtas ou microondas na proximidade
- vá para Equipamento em espera
- Mostrar mensagem -remover equipamentos proximidade

Caso penetração de agua no equipamento
- Vá para Equipamento em espera
- Mostrar mensagem - equipamento defeituoso

Caso pico de tensão fonte externa
- Vá para Equipamento em espera
- Mostrar mensagem- corrente e frequencia acima do suportavel

Caso avaliação de sensibilidade
- Vá para Equipamento em espera
- Mostrar mensagem- corrente e frequencia acima do suportavel

Equipamento ligado:

Caso Chave=0 e ControleIntensidade=0
- desligar tomada

` `

topico` `

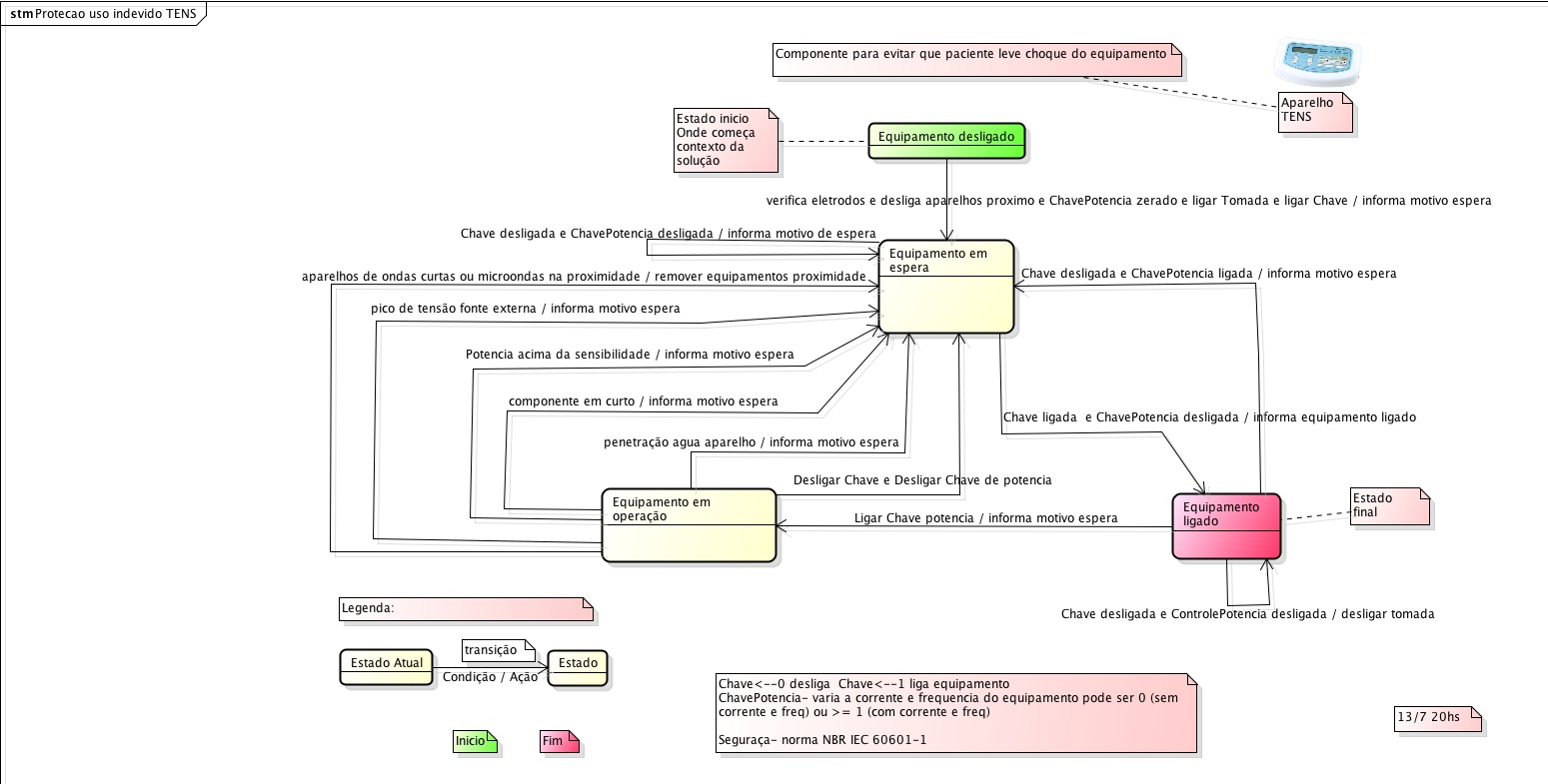

titulo`LDC para diagrama `

` `

desc`

Equipamento de segurança TENS
desligado (inicio)	eletrodos tem equipamento proximo ChavePotencia Tomada Chave
desligado (inicio)	1 0 0 0 0	espera	Ligar equipamento na Tomada colocar Eletrodos no Paciente
espera	Chave ChavePotencia
	1 0	Ligado	Informa: equipamento ligado
	0 . . 1	espera	Informa motivo de espera
ligado (termino)	Chave ChavePotencia
	0 0	Termina	Desligar Tomada
	0 1	espera	Informa motivo de espera
em operação	Chave ChavePotencia pico de tensão externa potencia acima da sensibilidade componente em curto penetração de agua
	0 . . . . . . 0 . . . . . . 1 . . . . . . 1 . . . . . . 1 . . . . . . 1	espera	Informa motivo de espera
	aparelho de ondas curtas próximo micro ondas próximo
	1 . . 1	espera	remover aparelho Informa motivo de espera

` `

topico` `

titulo`Normas de segurança `

` `

desc` NBR IEC 60601-1/1994 emenda n. 1/1997 NBR IEC 60601-2-10/1997 - prescrições gerais de segurança
NBR IEC 60601-2-10/1987 para estimulação neuromuscular
CISPR11 ed 3.1 ago/1999 e EN 60601-1-2 ed mai/1993 - interferência eletro-magnetica

` `
