tituloAutonomia do diagrama
descCom os niveis de abstração, começa-se a responder o que é (taxonomia/ontologia) e como funciona (modelo/modulo) um sistema, com uso de diagramas e dos pricincipios de topologia, começa-se a responder onde está o sistema.


topico
tituloTopologia
descÉ uma estrutura lógica do espaço, constituida de Grafos e Regiões.
  • Grafos: figuras compostas por entiades representadas por: circulos, quadrados, locais, cidades, pessoas, computadores, ou qq imagem conectadas por relações, que podem ser linas, curvas, caminhos, estradas, cabos,etc - Coisas (nós) e ligações (conexões)
  • Regiões: são areas, volumes ou massa que delimitam algum campo

topico
tituloGrafos - elementos
desc

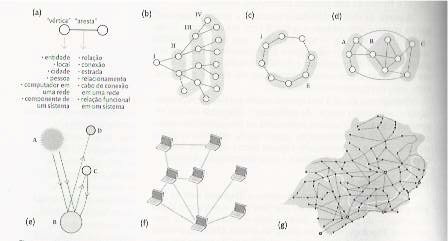

(a) Exemplos de aplicações de grafos
(b) grafo hierarquico com 4 niveis
(c) grafo em anel, organizado em 2 regiões
(d) grafo em rede (reticular), organizado em 3 componentes (A,B,C)
(e) grafo que representa o efeito estufa; os rais do sol (A) incidem sobre a Terra (B) e são refletidos de bolata ao espaço (D), parcela desta energia é absorvida pela atmosfera (C) e volata aquecer a terra (B)
(f) grafo genérico de uma rede de computadores.
(g) Mapa da região sudeste
topico
tituloRegiões
desc

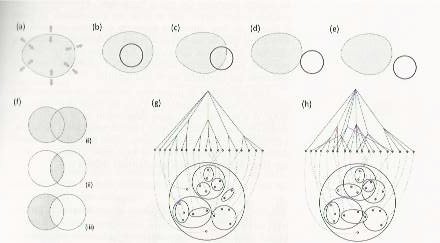

(a) uma região delimita uma area ou volume, indicando interior ou rxterior.
(b) contenimento
(c) sobreposição
(d) contiguifafe
(e) separação
(f) se 2 regiões estão sobreposta é possivel realizar 3 operações booleaanas
     i união
     ii interseção
     iii subtração
(g)Grafos e dia grama de regiões isomórficas. Há composição de regiões exclusivas
(h) as regiões se interpenetram.

topico
tituloPatterns, árvores e rizomas
desc
  • Patterns - entidade abstrata diagramática que pode ter ou não, similaridade geométrica com a entidade a ser produzida (diferente de standards ou padrões) O standard obriga a utilização de codigos e sintaxes especifica e  especializadas, ao controle e a abstração disvincunlada de uma percepção mais acessivel- são normas aplicadas com teor de lei.

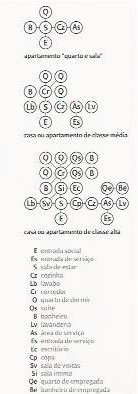

    Exemplo do pattern da casa burguesa:



  • Tipos de patterns
    • Arvores - forma de organização centralizada, dotadas  de niveis de hierarquia, do centro a periferia. Para desmontar, desagregar ou destruir, basta retir-lhe seu centro, seu tronco- por ali passamtodos os fluxos.

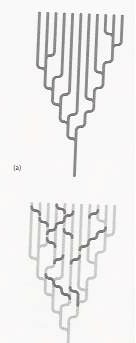

    • Arvores biológicas (ramos não se encontram mais, após ramificação) e arvore cultural (posteriormente pode voltar-se a reunir, misturar e sobrepor.

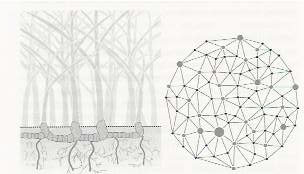

    • Rizomas - Forma de organização descentralizada, desprovida de centro. Suas entidades podem até mesmo variar de importancia, mas isso não é determinado permanentemente ou sequer depende de sua posição no diagrama. É quase impossivel desmontar, desagregar ou destruir um rizoma, seus fluxos são distribuidos, e se re-articulam de acordo com anecessidade.



topico
tituloTipos de rede
desc

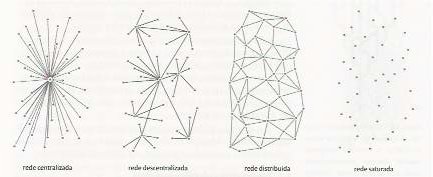

Rede centralizada - (arvore)- caracteristicas de midia de massa tradicional (TV,radio, periodicos,..)
Rede descentralizada - processo concreto de distribuição, mesmo da midia de massa tradicional
Rede distribuida (rizoma)- proposta original das rede de telecomunicações
Rede saturada - cada um dos nódulos esta conectado com todos os outros nódulos

A internet/web é uma sobreposição destes 4 diagramas.

Hipertexto é uma reconfiguração de texto e suas multiplas conexões, fazendo que se aproxime de um modo diagramático e rizomático



topico
tituloPensamento assistido e máquinas
descOrganizar uma representação é construir um modelo, uma entidade que explica o funcionamento de uma realidade ou parcela dessa realidade.

Organizar uma entidade funcional que, por sua vez, é a conjunção e conexão de muitas entidades também operacionais, é montar um modelo.

Os patterns e os diagramas procuram ficar entre modelo(representação) e modulo (funcionamento)

Formas diagrimaticas de organização da informação:

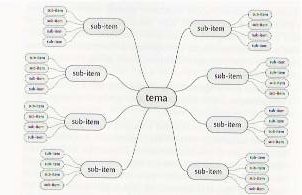

  • Mind-Map -  começa com tema central e desmembra em varios sub-temas e estes em sub-temas.



  • Mapa conceitual- compõe uma rede de conceitos e relações que os articulam. Conceitos podem ser objetos, pessoas, locais, componentes de um sistema e arelação ser uma ação e/ou uma qualificação
