ReservaPassagem

Transação: Verificar disponibilidade, reservar e mostrar passagem

Descrição

Sistema emite passagem para um passageiro em um transporte e reserva lugar na 1a ou 2a classe conforme solicitação e disponibilidade de classe e mostra aviso de passagem não emitida.

Reserva(solicitacao) => passagem, disponibilidade, aviso

		disponibilidade

passagem	<==	Reserva	<==	solicitação

		aviso

Processo

Reserva (id-transp, nome, classe, troca, dpc, dsc) => passagem, rpc, rsc, aviso

Sistema inicializa disponibilidade
rpc=10, rsc=10 => obtém disponibilidade
- Identificação do transporte (id-transp) = 1
- Quantidade de lugares disponiveis na 1a classe (dpc) = 10
- Quantidade de lugares disponiveis na 2a classe (dsc) = 20
Sistema obtem solicitação
Ler (solicitacao) => nome, classe
- nome = Le solicitacao (nome)
- classe = Le solicitacao (classe)

Sistema verifica disponibilidade e prepara para mostrar a passagem (regra de negocio da transação)

A solicitação é para 1a classe (classe=1)? \| tem didponibilidade na 1a classe (dpc=0)? \| \| tem didponibilidade na 2a classe (dsc=0)? \| \| \| aceita troca de classe? \| \| \| \|
S N . .	dpc = dpc -1 passagem = [ nome, classe, dpc] mostrar passagem
N . N .	dsc = dsc -1 passagem = [nome, classe, dsc] mostrar passagem
S S N S	dsc = dsc -1 passagem = [nome, classe, dsc] mostrar passagem
N N S S	dpc = dpc -1 passagem = [nome, classe, dsc] mostrar passagem
. S S .	aviso = passagem não emitida mostrar aviso

Mostrar passagem
Mostrar(passagem) =>passagem
Mostrar aviso
Mostrar(aviso) =>aviso

Requisitos

Requisito de ativação: Necessidade de ser transportado
Requisito de negocio:
garantir que o passageiro seja transportado,
passageiro pode escolher classe e ese aceita troca
1 transação por passageiro,
a passagem é identificada por um código
Requisito do passageiro:
Requisito do sistema:

Especificação

Identificação:
Ativador: Passageiro
Condição de ativação: ter uma solicitação
Receptor: Passageiro
Condição de término: ter mostrado passagem e aviso
Tempo de resposta: 1 seg
Frequencia(execução/ciclo): 1 transação/seg
Setup(duração/periodo): 1 minuto/transação
Agrupamento de dados:
E - Solicitação: nome, aceita troca de classe(S/N), lugar(1a ou 2a classe)
S - Passagem (id-passagem,nome,classe,data e hora )e aviso (não disponibilidade)
BD - disponibilidade: id-transporte,1a classe(dpc),2a classe(dsc)

Design

Envolvidos: Passageiro e tela de video
Responsabilidades: passageiro: ativar transação
sistema: mostrar passagem, controla disponibilidade e avisa não disponibilidade
Recursos: Ambiente computacional(Smart, Rede wife, internet)

Projeto

Objetivo Aplicação do uso de uma linguagem de descrição de uma transação operacional (componente de um sistema para transportar uma pessoa).

Glossário da linguagem de descrição da transação

nome_componente: funcao(lista de entrada) => lista de saida

Formato:

Sintaxe:

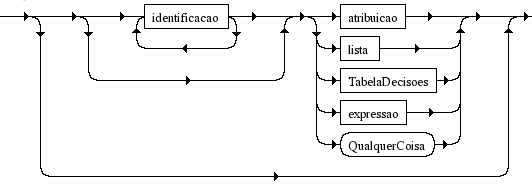

Diagrama Sintático - Diagrama de Sintaxe LDC componente

Semântica: Se a funcao(lista de entrada) for válida então executa lista de saida
onde:

funcao(lista de entrada) é uma condição
" => " siginifica executar e
lista de saida significa ação.

O nome do componente é o nome de uma transação.
Cada componente é um autômato finito, onde cada nó é uma tabela de decisões.
Componente pode ser: [lista| atribuição | tabela de decisão| transição | procedimento| programa |
bloco de construção | qq coisa]
Componentes são executados de forma assíncrona, retirando e colocando dados nas diversas filas.
O sincronismo é determinado pela condição
