Qual número aparece na imagem, se a entrada for código binário 0110000?
Tornar um número visivel convertendo sinais elétricos codificado no sistema binário (0- sem sinal 1- com sinal) em uma imagem display digital de 7 segmentos (led) e um dígito.
2017 -
-

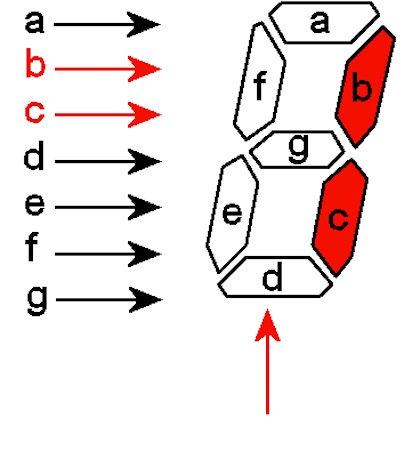

VISUALIZAÇÃO DE UM NÚMERO
SINAIS
ELÉTRICOS
(0 ou 1)
NÚMERO 1
0
1
1
0
0
0
0
-

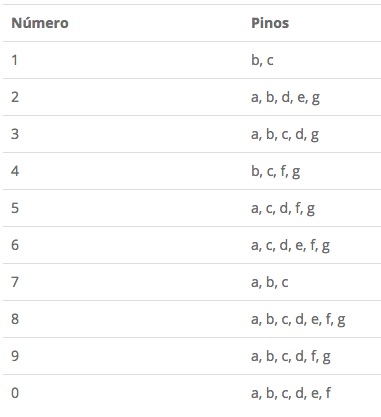

Cada segmento corresponde a um diodo que são polarizados pelo anodo. Pino 3 é positivo (+)
-
-
-

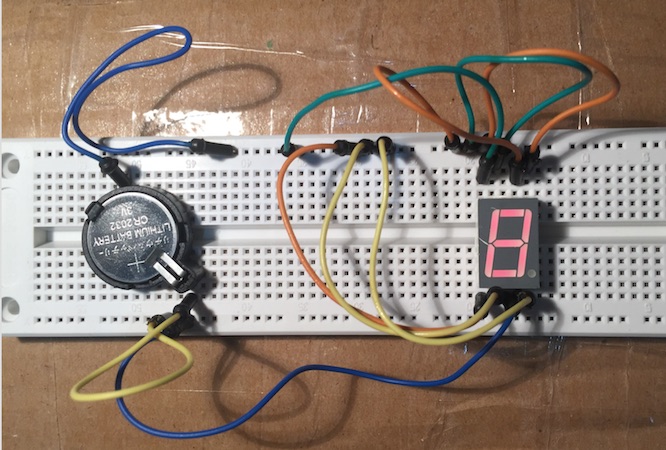

Implementação física.
-
-
-

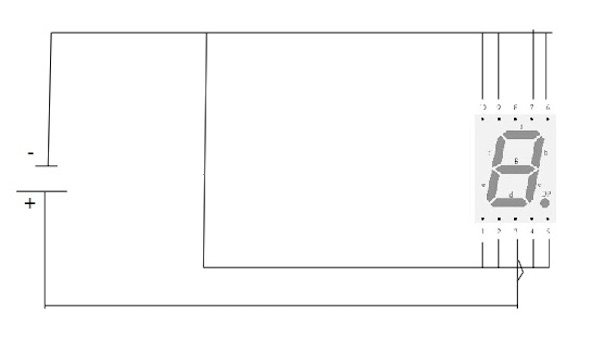

Representação esquemática que será montada na protoboard

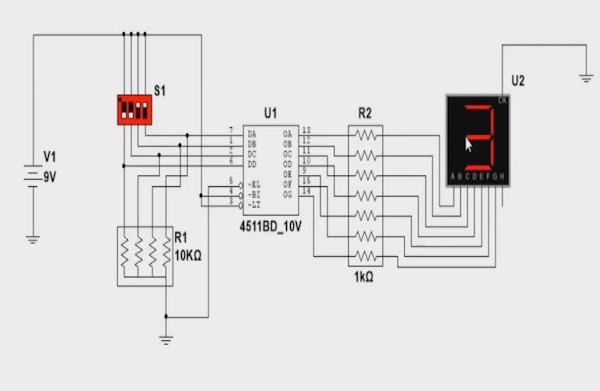

Representação do conjunto de vários elementos que possuem funções diferentes a fim de se obter a finalidade desejada. -
-
-
MONTAGEM
Agora que sabemos que o protótipo funciona, vamos a montagem
-
-
Material:
1 x Display LED de 7 segmentos e 1 digito
1 x Resistor de de 300 ohms;(opcional para diminuir itensidade da luz
1 x Chave Momentânea (PushButton)
1 x Fonte de Alimentação de 3V (Pode ser Arduino)
-
TÉCNICA DE
MONTAGEMPasso a passo
-
-
Primeiro colocaremos o Display LED com o anodo (positivo) virado para o lado que conectaremos os 3V positivo; Para identificar o anodo do Display LED, basta colocar a ponta de teste positiva do multimentro no pino do meio e o outra ponta em qq pino exceto o do meio oposto. Se o multimetro for diferente zero então é o anodo. Caso contrario inverter olado do disply Led.
Ligar cada pino no terminal negativo (-) da bateria;
ATENÇÃO:
Verifique todas as conexões antes de energizar o circuito! Este procedimento é extremamente importante para se evitar curto-circuitos e possíveis danos aos componentes eletrônicos.
-
TESTE
-
-
Testar apertando o botão push botton.
-
MELHORIAS
-
-
Alterar imagem de protipação e teste para aparecer o número 1

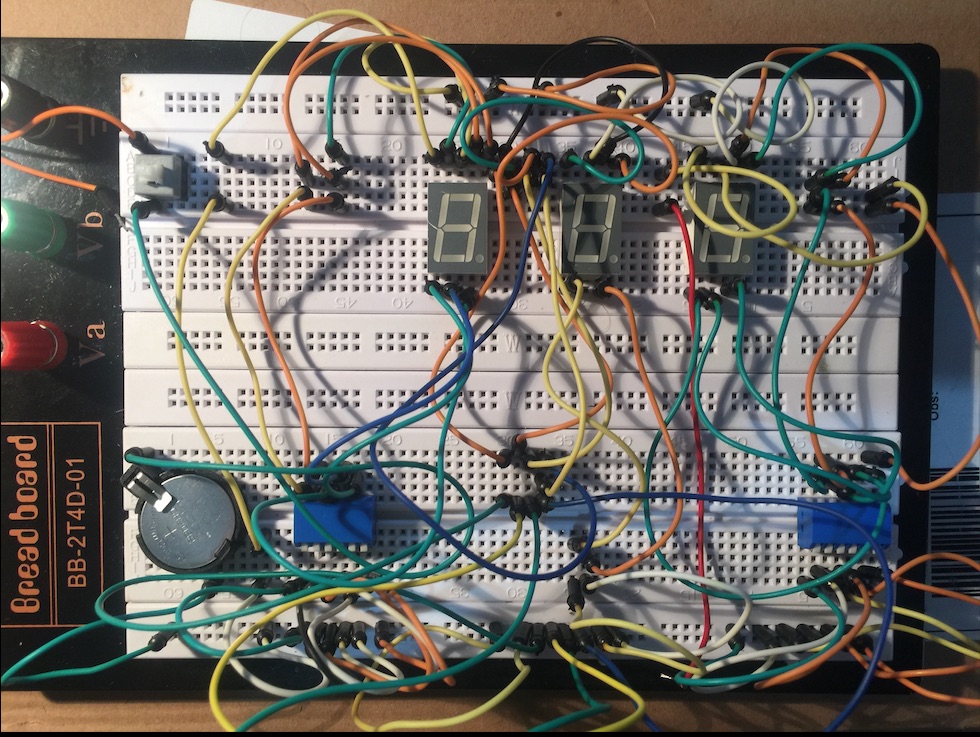

Acrescentar Chave Dip Switch 6 vias. Placar digital ..>
Colocar em uma caixa de acrílico no formato cúbico.
