Autonomia do diagrama
Com os niveis
de abstração, começa-se a responder o que é (taxonomia/ontologia) e como funciona (modelo/modulo) um sistema, com uso de diagramas e dos pricincipios de topologia, começa-se a responder onde está o sistema.
Topologia
É uma estrutura lógica do espaço,
constituida de Grafos e Regiões.
- Grafos:
figuras compostas por entiades representadas por: circulos, quadrados,
locais, cidades, pessoas, computadores, ou qq imagem conectadas por
relações, que podem ser linas, curvas, caminhos, estradas, cabos,etc -
Coisas (nós) e ligações (conexões)
- Regiões: são areas, volumes ou massa que delimitam algum campo

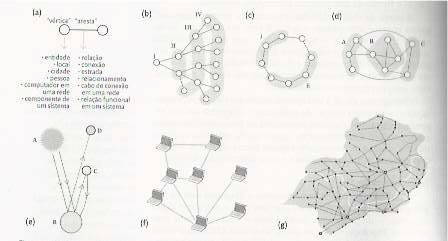

Grafos - elementos
![](WGrafos.jpg)
(a) Exemplos de aplicações de grafos
(b) grafo hierarquico com 4 niveis
(c) grafo em anel, organizado em 2 regiões
(d) grafo em rede (reticular), organizado em 3 componentes (A,B,C)
(e) grafo que representa o efeito estufa; os rais do sol (A) incidem
sobre a Terra (B) e são refletidos de bolata ao espaço (D), parcela
desta energia é absorvida pela atmosfera (C) e volata aquecer a terra
(B)
(f) grafo genérico de uma rede de computadores.
(g) Mapa da região sudeste

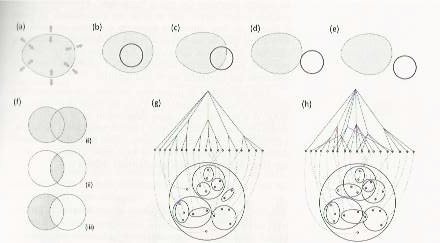

Regiões
![](WRegioes.jpg)
(a) uma região delimita uma area ou volume, indicando interior ou
rxterior.
(b) contenimento
(c) sobreposição
(d) contiguifafe
(e) separação
(f) se 2 regiões estão sobreposta é possivel realizar 3 operações
booleaanas
i união
ii interseção
iii subtração
(g)Grafos e dia grama de regiões isomórficas. Há composição de regiões
exclusivas
(h) as regiões se interpenetram.
Patterns, árvores e rizomas
- Patterns - entidade abstrata diagramática que pode ter ou não,
similaridade geométrica com a entidade a ser produzida (diferente de
standards ou padrões) O standard obriga a utilização de codigos e
sintaxes especifica e especializadas, ao controle e a abstração
disvincunlada de uma percepção mais acessivel- são normas aplicadas com
teor de lei.

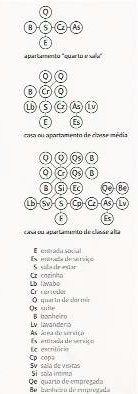

Exemplo do pattern da casa burguesa:
- Tipos de patterns
- Arvores - forma de
organização centralizada, dotadas de niveis de hierarquia, do
centro a periferia. Para desmontar, desagregar ou destruir, basta
retir-lhe seu centro, seu tronco- por ali passamtodos os fluxos.

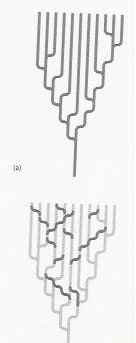

- Arvores biológicas (ramos não se encontram mais,
após ramificação) e arvore cultural (posteriormente pode voltar-se a
reunir, misturar e sobrepor.

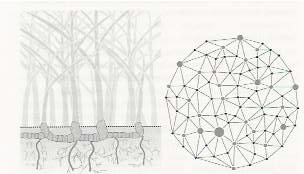

- Rizomas - Forma de
organização descentralizada, desprovida de centro. Suas entidades podem
até mesmo variar de importancia, mas isso não é determinado
permanentemente ou sequer depende de sua posição no diagrama. É quase
impossivel desmontar, desagregar ou destruir um rizoma, seus fluxos são
distribuidos, e se re-articulam de acordo com anecessidade.

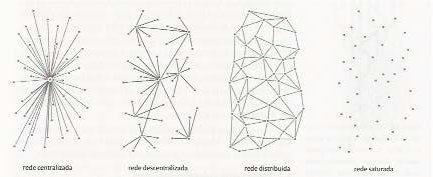

Tipos de rede
Rede centralizada - (arvore)- caracteristicas de midia de massa
tradicional (TV,radio, periodicos,..)
Rede descentralizada - processo concreto de distribuição, mesmo da
midia de massa tradicional
Rede distribuida (rizoma)- proposta original das rede de
telecomunicações
Rede saturada - cada um dos nódulos esta conectado com todos os outros
nódulos
A internet/web é uma sobreposição destes 4 diagramas.
Hipertexto é uma reconfiguração de texto e suas multiplas conexões, fazendo que se aproxime de um modo diagramático e rizomático
Pensamento assistido e máquinas
Organizar uma representação é construir um modelo, uma entidade
que explica o funcionamento de uma realidade ou parcela dessa realidade.
Organizar uma entidade funcional que, por sua vez, é a conjunção e
conexão de muitas entidades também operacionais, é montar um modelo.
Os patterns e os diagramas procuram ficar entre modelo(representação) e
modulo (funcionamento)
Formas diagrimaticas de organização da informação:

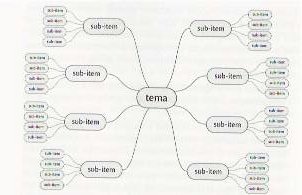

- Mind-Map - começa com tema central e desmembra em varios
sub-temas e estes em sub-temas.
- Mapa conceitual- compõe uma rede de conceitos e relações que os
articulam. Conceitos podem ser objetos, pessoas, locais, componentes de
um sistema e arelação ser uma ação e/ou uma qualificação
