• Mesa para montagem

• Desenho do circuito a ser montado


• Distribuir material na caixa de componentes para montagem

  • dividir por fio de ligações e componentes (saida, entrada,miolo,parte de coma e parte de baixo)

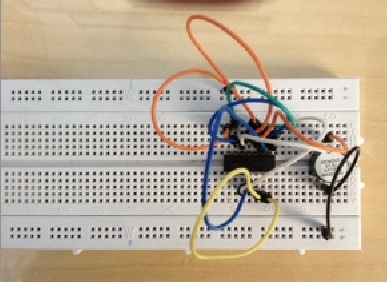

• Placa de montagem




1.

2. Colocar o piezoletrico na ponta e no meio da placa

3. Colocar o CMOS na placa na mesma posição da figura
   dica-Integrado CMOS- leitura da numeração é anti-horaria a partir da marca a esquerda.


4. Piezo eletrico

   • Ligar terminal negativo no negativo da placa - fio preto

   • Ligar terminal positivo no terminal 11 do CMOS -fio laranja

5. CMOS

   • Ligar terminal 11 com 10 - fio azul

   • Ligar terminal 14 no positivo da placa - fio laranja
   • Ligar terminal 4 ao terminal 9 e 13 - fio azul
   • Ligar terminal 1 com 2 com R4 com terminal 3 com e terminal 8
   • Ligar terminal 5 com 6

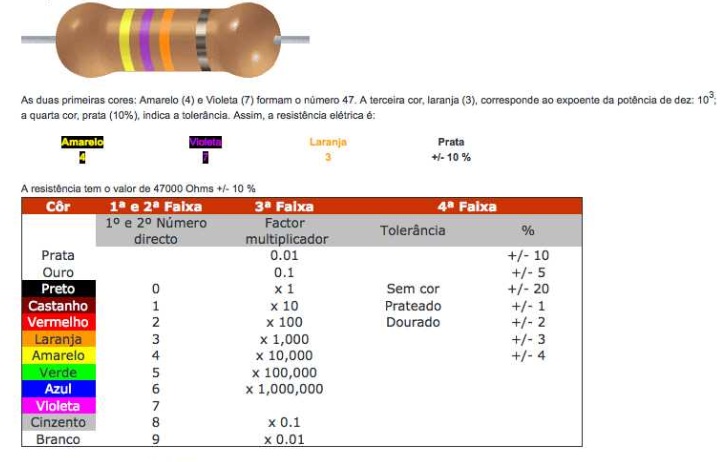

6. Resistor R5
7. Resistor R4
8. Transistor Q1 NPN




9. Capacitor C2
10. Capacitor C3
11. Transistor Q1
12. Resistor R3
13. Resistor R2
14. Diodo Zener

15. Resistor R1



• Corrente exigida pelo circuito é da ordem de 0,5 mA
• Variando R4 pode modificar o tom de saida. Pode variar de 10k a 220 kohms
• Variando R5 pode modificar a modulação de saida.
• Zener é o sensor de entrada.
  Se entrada menor que 10V Zener deixa de conduzir e  Q1 corta e Q2 vai a saturação e faz oxicilar.
  Se entrada maior que 10v Zener conduz e Q1 satura e Q2 vai ao corte.

Temos o transdutor que é uma cápsula cerâmica piezoelétrica comum. Estas cápsulas precisam de um sinal de pequena intensidade para funcionar e fornecem um bom volume para o sinal de áudio gerado.
Obs.:funciona com a tensão da bateria, o que quer dizer que ele dispara quando a tensão está abaixo dos 10 V, mas não pode ser nula. Isso significa que ele não detecta quando uma bateria é retirada do circuito que deve alimentar.

Entrada:

Quando a tensão da bateria está acima de 10 V o diodo zener Z1 é polarizado no sentido de conduzir a corrente e assim o transistor Q1 se mantém saturado.

Com a manutenção deste transistor no corte a base de Q2 é posta à terra e com isso este transistor se mantém no corte e os osciladoresformados pelas portas de um circuito integrado 4093 se mantém desabilitados.

No entanto, se a tensão da bateria cai abaixo de 10 V o diodo zener Z1 deixa de conduzir e com isso também o transistor Q1 que vai ao corte.

O resultado disso é que R3 passa a polarizar a base de Q2 levando este transistor a saturação. Temos então a alimentação dos osciladores formados pelas portas do circuito integrado CMOS 4093.

Processo:

Temos dois osciladores formados em torno das portas do 4093.

Um deles gera um tom de áudio cuja frequência é determinada pelo resistor R4 e pelo capacitor C2. O leitor pode alterar R4 na faixa de 10 k Ω a 220 k Ω se quiser modificar o tom produzido pelo alarme.

O outro gera um sinal de modulação cuja frequência é determinada por R5 e C3. O leitor também alterar R5 na faixa de 470 k Ω a 4,7 M Ω de modo a modificar a modulação do circuito. Este segundo oscilador faz a intermitência do som produzido.

Os sinais dos dois osciladores são misturados num amplificador digital formado pelas duas outras portas do circuito integrado 4093.
