Laboratorio de Eletrônica Componentes de um laboratório de eletrônica

1. Kit laboratorio

Multimetro
Protoboard
Placas para circuito
Arduino
Fios
Maquina de furar
componentes comuns{Led,resistencia,capacitor...}
Material para corrosão de placas

2. Kit ferramentas

Alicate de bico para manipular e dobrar as perninhas dos componentes;
Alicate de corte para cortar os fios e as perninhas dos componentes;
Um estilete para desencapar as pontas dos fios;
Chave de fenda para auxiliar a remoção do microcontrolador;
Lápis para fazer marcações para auxiliar a montagem;
ferro de soldar 60 Watts (400 graus Centígrados) e solda
furadeira e brocas de ?? e ??
Um multímetro para ajudar medir tentão , resistência e corrente nos componentes e/ou identificar pontos de mal contato, etc.

3. Kit modelos matemáticos Representação matematica da lógica de um circuito
Transformando cada circuito em uma regra teriamos: ver em LDC

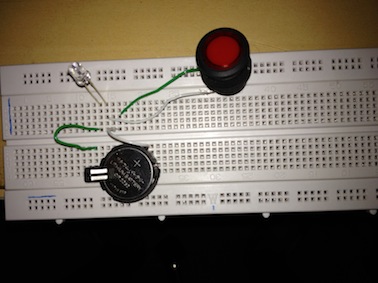

Figura 1:


                      Botão
                          esta ligado?

                        |

                       0

                        Led apagado

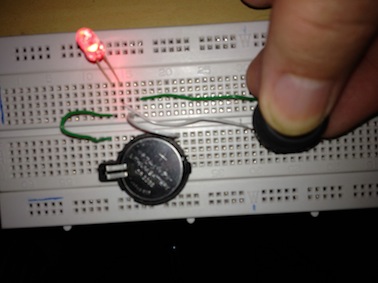

Figura 2

Botão esta ligado?
|

1

Led aceso

Juntando as 2 regras em uma tabela de decisão

Botão esta ligado? \|
1	Led aceso
0	Led apagado

Juntando as 2 regras em uma tabela de transição e de saida

estado atual	entrada	saidas	estado futuro
Led apagado	botão apertado	Led aceso	Led aceso
Led aceso	Botão apertado	Led apagado

4. Como usar uma protoboard

5. Kit de modelos de esquemas

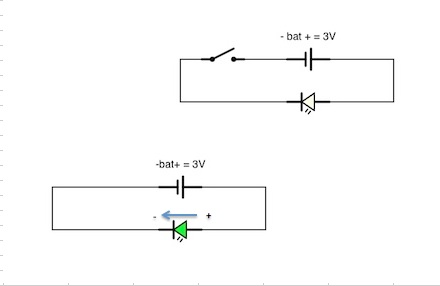

Led (polarização)

Como ler o circuito:

Vamos começar pelo estado inicial com Led apagado (1a figura). Neste caso o botão esta desligado e não há corrente circulando no circuito.
Passamos agora para o estado com o Led brilhando (2a figura). Neste caso o botão foi ligado, a fonte (bateria) fez circular uma corrente pelo circuito fazendo o Led brilhar .
- A tensão nas bordas do Led é a mesma da bateria (3 Volts). Por convenção a corrente irá circular do anodo(+) para o catodo(-) do Led.

6. Kit de cálculos por componente

Resistor e fonte de alimentação
Caso a Bateria e o Led não tenham a mesma tensão (por exemplo 3 volts) é necessario colocar uma resistencia em serie com o Led.
R= V / I (lei de ohm V=RI)

* V- voltagem medida em volt R- resistencia medida ohm I- corrente elétrica medida em ampere

Exemplo
Para um led vermelho (FLV 110), a tensão é de 1,7 V, tensão da fonte de 9V e uma corrente de 15mA ou 0,015A, então teremos:
Vres. = Vfonte - Vled
Vres = 9 - 1,7 = 7,3V
R=Vres/iled R = 7,3 / 0,015 = 486ohm ( valor comercial aproximado 560ohm ).

Ver resumo sôbre Led
Ver resumo conceitos eletronica

7. Kit de Técnicas - Desenhando o layout do circuito para ser impresso na placa desenhando o layiutayout do circuito para ser impresso na placa

A partir do circuito

Apagar os componentes substituindo por pontos, ficando então:

ver video

Imprimindo o layout atraves de uma impresora Laser e colocando na placa com o desenho:
O passo final é fazer um processo de corrosão
Ver resumo final
Obs: Ver metodo completo de um circuito integrado
