• Mesa para montagem

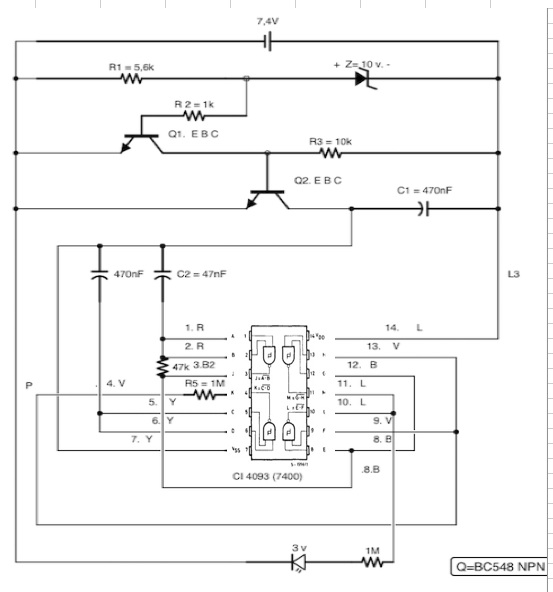

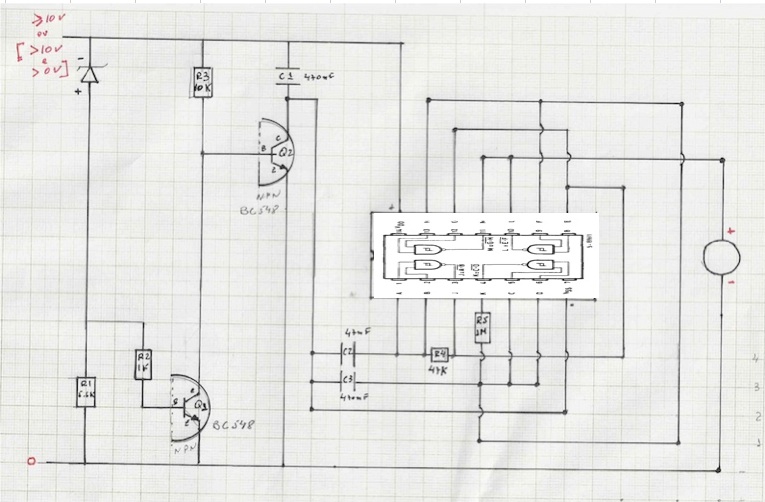

• Desenho do circuito a ser montado



• Testar cada resistor para verificar se valor da resistência esta correto
  Identificação da resistencia do resistor


  descrição(1/8 W, 5%)	cor
  R1-5,6kΩ	P/V/L
  R2- 1kΩ	P/M/L
  R3- 10 kΩ	M/P/L
  R4- 47 kΩ	A/Vi/L
  R5- 1 MΩ	P/M/A

  P-preto V-verde L-laranja M-marron A-azul Vi-violeta

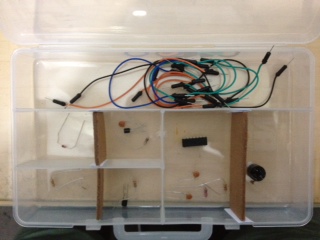

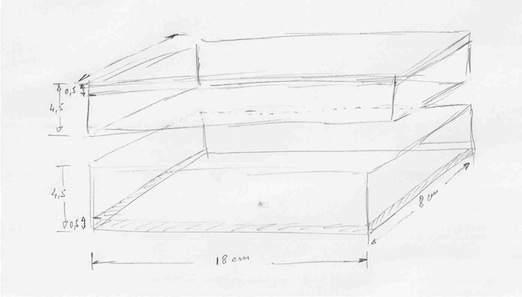

• Distribuir material na caixa de componentes para montagem

  • dividir o espaço por: fio de ligações e componentes (saida, entrada,miolo,parte de cima e parte de baixo)



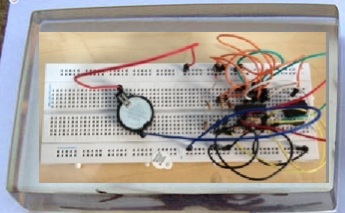

• Placa de montagem


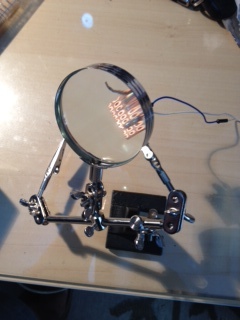

• Facilitador visual para montagem e verificação de cores nos resistores

• Multimetro para verificar valores dos resistores, curto ou fuga de energia em capacitores e pontos de testes


  Para medir capacitores entre 100 nF e 1 uF: use as escalas de 1K ou 10K ou 100K.

  Para medir capacitores entre 1nF e 100 nF: use a escala de 100K.

  Para medir resistor  até 100ohm=X1;100ohm a 1K=X10; 1K a 100K=X100 ou X1K; acima de 100K=X10K

  Ou pelo 3o anel do resistor:prata, ouro ou preto=X1; marrom=X10; vermelho=X100;laranja=X1K;amarelo, verde ou azul=X10K

• Se na escala X1, encostar as pontas e ajuste o potenciometro, até ponteiro chegar no zero. sS o ponteiro não chegar a zero a direita do painel, baterias estão fracas

•
• Mitter analógico:  Sensibilidade > 20kohm/V em DC  e ter escalas de X1 e X10K
• Mitter digital: capacimetro entre 2nanoF e 20microF
• As escalas X1 e X10 estão boas se ao segurar as pontas sem toca-las o ponteiro não mexe


1.

2. Colocar o Led na ponta e no meio da placa


3. Colocar o CMOS na placa na mesma posição da figura
   dica-Integrado CMOS- leitura da numeração é anti-horaria a partir da marca a esquerda.
                     CI 4093



4. Led

   • Ligar terminal negativo no negativo da placa - fio preto

   • Ligar terminal positivo no terminal 11 do CMOS -fio laranja

5. CMOS

   • Ligar terminal 11 com 10 - fio azul

   • Ligar terminal 14 no positivo da placa - fio laranja
   • Ligar terminal 4 ao terminal 9 e 13 - fio azul
   • Ligar terminal 1 com 2 com R4 com terminal 3 com e terminal 8
   • Ligar terminal 5 com 6

6. Resistor R5

   • Ligar no terminal 4 do CMOS
   • Ligar no terminal 13 do CMOS - fio verde
7. Resistor R4
   Ligar nos terminais 2 e 3 do CMOS

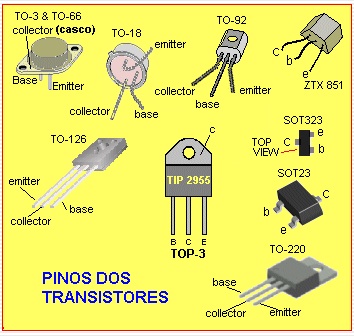

8. Transistor Q2 NPN

   • Ligar coletor em C1
   • Ligar base em R3
   • Ligar emissor no negativoo da placa





9. Capacitor C2

   • Ligar no terminal 1 do CMS
   • Ligar em C1



10. Capacitor C3

    • Ligar no terminal 5 e 6 do CMS
    • Ligar em C2

11. Transistor Q1 NPN

    • Ligar coletor em R3
    • Ligar base em R2
    • Ligar emissor no negativo da placa
12. Resistor R3

    • Ligar no positivo da placa
    • Ligar na base de Q2
13. Resistor R2

    • Ligar no anodo (+) do Zener
    • Ligar na base do Q1
14. Diodo Zener


    • Ligar terminal - (catodo) no positivo da placa - fio laranja
    • Ligar terminal + (anodo) com R1

15. Resistor R1

    • Ligar n

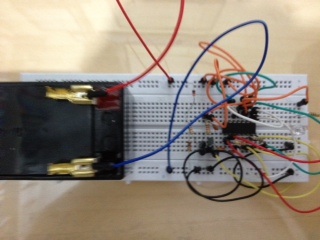

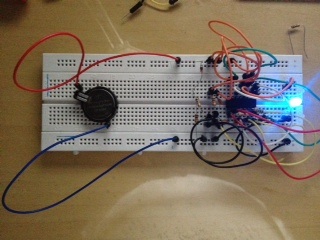

1. em verificação:

   • Se bateria >= 10 volt então alarme não toca
     Se alarme tocar então ERRO de Montagem
     revisar sequencia de montagem
   • Se bateria < 10 volt e >0 volt então alarme toca
     Se alarme não tocar então ERRO de Montagem
     revisar sequencia de montagem

2. Verificação do piezzo eletrico:
   tensão de Alimentação: 1,5~30 Vdc
   Corrente Média de Operação: 12mA
   Frequencia + - 0.5: 3Khz
   Nível de Pressão Sonora: 80 dB


3. Corrente exigida pelo circuito é da ordem de 0,5 mA
   Variando R4 pode modificar o tom de saida. Pode variar de 10k a 220 kohms
   Variando R5 pode modificar a modulação de saida.
   Zener é o sensor de entrada.
   Se entrada menor que 10V Zener deixa de conduzir e  Q1 corta e Q2 vai a saturação e faz oscilar.
   Se entrada maior que 10v Zener conduz e Q1 satura e Q2 vai ao corte.

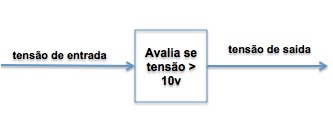

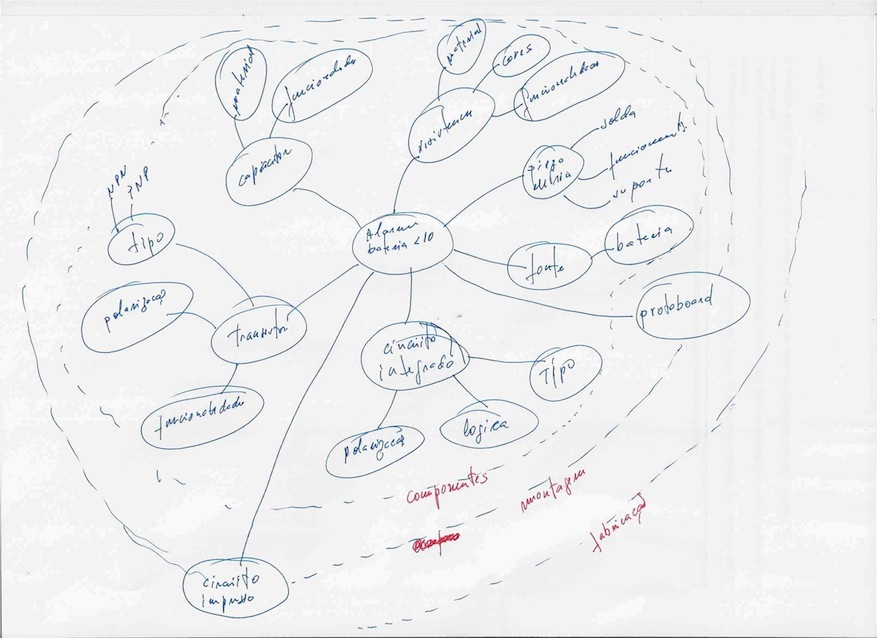

• Separador de entrada (sinal <10 volts e sinal >= 10volts)
• Tomador de decisão logico (se for <10volts então gera 0 volts se não gera 3 volts)
• Conversor eletrico em som (alarme)

• Corrente exigida pelo circuito é da ordem de 0,5 mA
• Variando R4 pode modificar o tom de saida. Pode variar de 10k a 220 kohms
• Variando R5 pode modificar a modulação de saida.
• Zener é o sensor de entrada.
  Se entrada menor que 10V Zener deixa de conduzir e  Q1 corta e Q2 vai a saturação e faz oxicilar.
  Se entrada maior que 10v Zener conduz e Q1 satura e Q2 vai ao corte.

O transdutor que é uma cápsula cerâmica piezoelétrica comum. Estas cápsulas precisam de um sinal de pequena intensidade para funcionar e fornecem um bom volume para o sinal de áudio gerado.
Obs.:funciona com a tensão da bateria, o que quer dizer que ele dispara quando a tensão está abaixo dos 10 V, mas não pode ser nula. Isso significa que ele não detecta quando uma bateria é retirada do circuito que deve alimentar.

Entrada:

Quando a tensão da bateria está acima de 10 V o diodo zener Z1 é polarizado no sentido de conduzir a corrente e assim o transistor Q1 se mantém saturado.

Com a manutenção deste transistor no corte a base de Q2 é posta à terra e com isso este transistor se mantém no corte e os osciladoresformados pelas portas de um circuito integrado 4093 se mantém desabilitados.

No entanto, se a tensão da bateria cai ab

• Preços mutirão: R$ 700,00 faturamento total custo para participante: chutando R$ 100,00 também.
  Um participante pode fazer e vender mais 2 produtos e financiar seu mutirão com sobras. preço de venda do alarme avulso: R$ 100,00 (chute inicial)
  preço de venda do kit Alarme de Bateria Fraca: R$ 50,00


• Custo mutirão R$ 400,00 :
  material eletrônico (kit Alarme de Bateria Fraca) + embalagem = R$ 140, 00 = R$ 20,00 * 7
  material eletrônico = R$13,0 embalagem = R$ 7,00 facilitador = R$ 60,00 infra = R$ 100,00
